Q642F不銹鋼氣動Y型三通球閥

簡要描述：Q642F不銹鋼氣動Y型三通球閥主要由Y型三通球閥和氣動執行機構組成，還可搭配電磁閥、限位開關、空氣過濾減壓閥等控制裝置。

適用范圍：
口徑：
聯系方式：13777710744
壓力：常壓
更新時間：2025-07-09
材質：不銹鋼

產品咨詢資料下載聯系我們

產品分類

Product Category

相關文章

詳細介紹

Q642F不銹鋼氣動Y型三通球閥介紹

產品構成

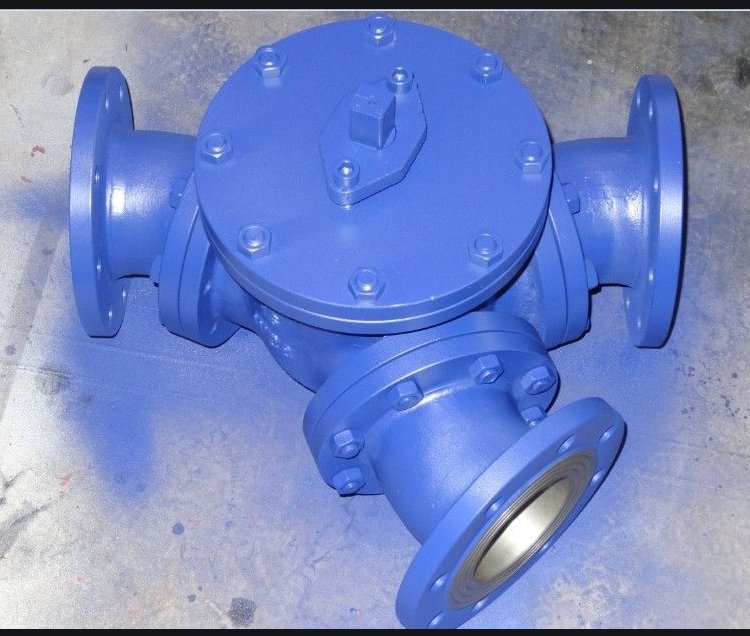

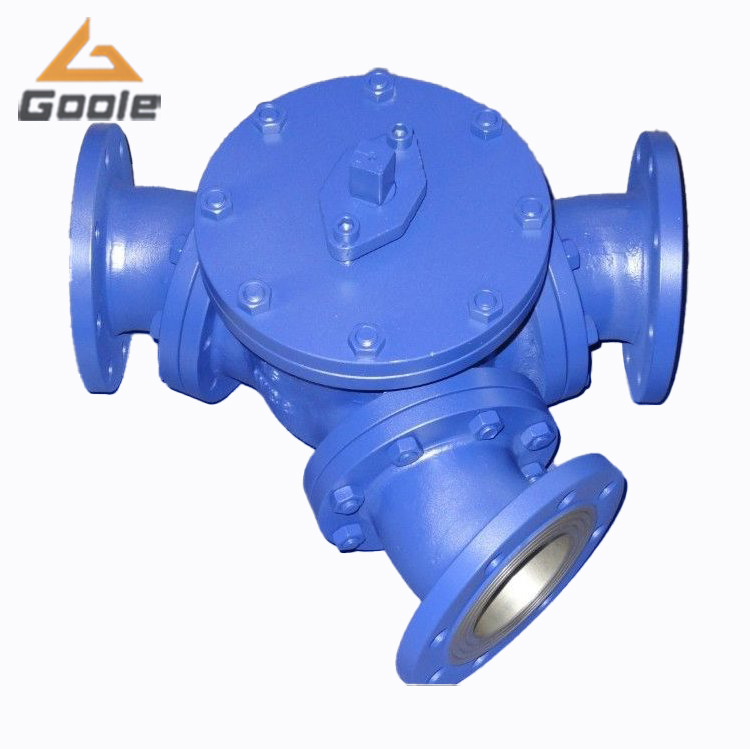

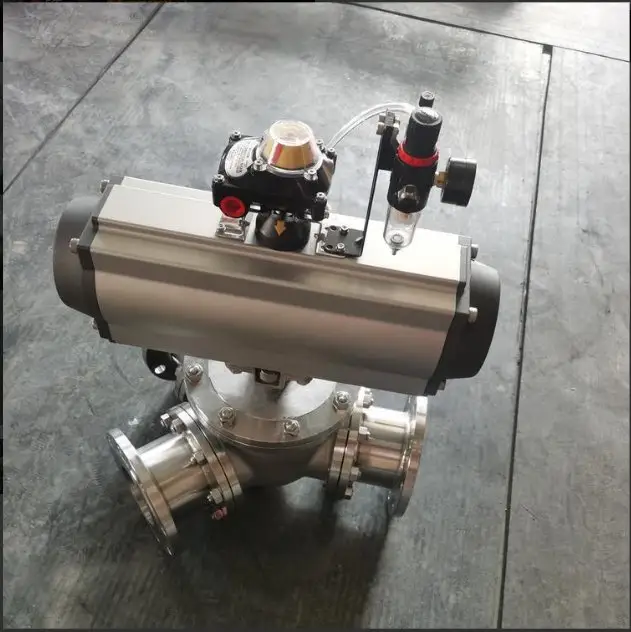

Q642F不銹鋼氣動Y型三通球閥主要由Y型三通球閥和氣動執行機構組成，還可搭配電磁閥、限位開關、空氣過濾減壓閥等控制裝置。其閥體中設有Y形流體通道，內部放置有接通或切斷流體通道的球體，球體上有一體成型的閥桿，氣動驅動裝置與閥桿固定連接。

結構特點

流道形式：采用Y型流道形式，閥座為三面閥座，有相互成120°、135°二種閥體結構形式，流道平坦、流體阻力小，流通能力強，不會使介質停留在流道內部，能實現各管道很好、很順的切換，不會造成二次污染。
密封工藝：閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金（硬度大于HRC60）、超音速涂鎢鈷合金（硬度大于HRC70）及特種硬化材料等多種工藝材料，可滿足不同的工況要求。

產品性能

介質流向切換

可根據需要實現對介質流向切換，能比相互垂直的兩個通道三通球閥流阻更小。該閥出廠初始狀態為右出料口關閉，進料口與左出料口相通，當需要換向時，接通氣源，氣源壓力作用在氣缸活塞上產生一個推力，帶動閥桿旋轉120°或135°，球體位移，使閥門進料口與右出料口相通，左出料口關閉。

適用介質與溫度

適用于水、溶劑、酸和天然氣等工作介質。軟密封適用≤200℃以下工況，硬密封碳鋼不超過425℃。不同型號適用溫度有所差異，如部分型號適用溫度為 -29～150℃。

執行器性能

采用新型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，也有雙作用式和單作用式。
齒輪式雙活塞，輸出力矩大，體積??；氣缸選用鋁金材料，重量輕、外形美觀。
可在頂部、底部安裝手動操作機構；齒條式連接可調節開啟角度、額定流量。
執行器可選帶電訊號反饋指示及附件以實現自動化操作；IS05211標準連接為產品的安裝更換提供了方便；兩端調節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與內螺紋氣動球閥的同步精度。
